CUỐI CÙNG CŨNG VƯỢT QUA BIỂN TĂNG TRƯỞNG
1.1 Hệ thống tiếp địa chống sét hiện tại yếu
1.1.1Tổng quan hệ thống
1,Tất cả các đường ống dẫn từ ngoài trời đi qua vùng chống sét các tầng, dẫn vào phòng thông tin đều phải trang bị SPD. Bộ bảo vệ tăng áp phải được lắp đặt trong hộp phân phối điện hoặc thiết bị phân phối điện của hệ thống thông tin và tổng chiều dài của đường kết nối SPD không được vượt quá 0,5m. Camera ngoài trời nên được trang bị thiết bị chống sét lan truyền.
2,Việc nối đất của mỗi hệ thống dòng điện yếu sử dụng một thiết bị nối đất chung và điện trở nối đất của nó không được lớn hơn 1 ohm. Mỗi phòng điều khiển hỏa lực, phòng dòng điện yếu và trục dòng điện yếu phải được trang bị bảng nối đất đặc biệt. Thiết bị dòng điện yếu và hộp kim loại trong phòng máy và trục dòng điện yếu phải được nối đất chắc chắn.
3.Dây nối đất chuyên dụng nên sử dụng dây cách điện lõi đồng và tiết diện của lõi dây không được nhỏ hơn 6mm2. Một đường dây nối đất đặc biệt được thiết lập từ phòng máy đến thân nối đất và nên chọn dây dẫn cách điện bằng lõi đồng và diện tích mặt cắt ngang của lõi không được nhỏ hơn 25mm2. Phòng dòng điện yếu nên được kết nối với hộp đấu dây nối đất bằng dây nối đất đặc biệt. Phương pháp nối đất chống sét của hệ thống dòng điện yếu phải đáp ứng các thông số kỹ thuật có liên quan.
4.Cáp tín hiệu (bao gồm cả lõi kim loại của cáp quang) đi vào và đi ra khỏi tòa nhà phải là cáp có lớp vỏ bọc kim loại và phải được đặt ngầm, tại vị trí lớp vỏ bọc kim loại của cáp phải được nối đẳng thế và nối đất.
1.1.2 Yêu cầu kỹ thuật hệ thống
Chống sét cấp một được coi là thiết kế của đơn vị dòng điện mạnh, đồ án này chủ yếu xem xét chống sét cấp hai và chống sét cấp ba của hệ thống dòng điện yếu. Chống sét tín hiệu chủ yếu bảo vệ đường dây vào ngoài trời để ngăn dòng điện đột biến gây hư hỏng các thiết bị có giá trị trong phòng máy tính.
1. Phần chống sét của nguồn điện
Mỗi hộp phân phối điện trong phòng máy tính và mặt trước của thiết bị đầu ra UPS đều được trang bị các mô-đun chống sét thứ cấp;
Lắp đặt bộ chống sét ba cấp trước các thiết bị quan trọng và trang bị bộ chống sét ba cấp cho bộ nguồn UPS mạch kép trong mỗi tủ trong mỗi phòng máy tính và điện thoại.
2. Phần chống sét tín hiệu
Bộ phận chống sét tín hiệu chủ yếu nhằm mục đích chống sét cho các loại cáp tín hiệu ra vào tòa nhà, chẳng hạn như phát sóng ngoài trời, camera ngoài trời và màn hình lớn ngoài trời.
3. Phần nối đất:
Hệ thống dòng điện yếu được kết nối với phần nối đất chung của tòa nhà để nối đất. Điện trở nối đất của nó không lớn hơn 1Ω. Đường trục nối đất trục dòng điện yếu sử dụng thép phẳng mạ kẽm 40x4, và thép phẳng mạ kẽm 40x4 được kết nối với đầu nối đất do kỹ thuật dân dụng cung cấp trong trục dòng điện yếu bằng BVR50.
Tất cả các vỏ thiết bị trong phòng thiết bị dòng điện yếu phải được kết nối với đường trục tiếp đất, sử dụng dây tiếp đất BVR-1x6 để kết nối với hộp thiết bị tiếp địa và phòng máy được kết nối với hộp thiết bị tiếp địa dòng điện yếu trong dòng điện yếu gần đó phòng qua BVR-25.

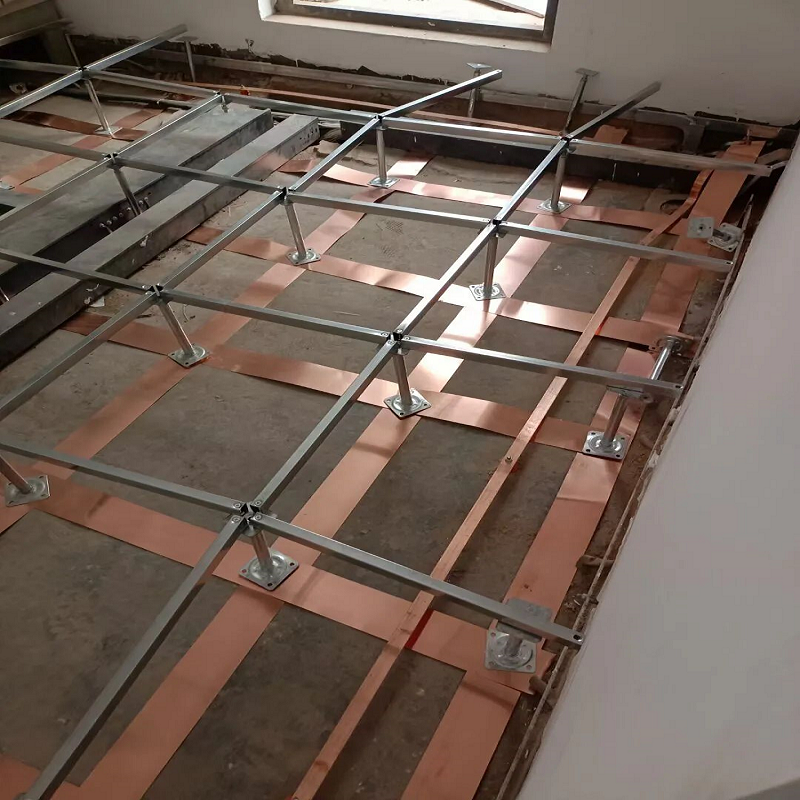

Tất cả các phòng thiết bị đều sử dụng các vòng cân bằng điện áp thanh đồng 40x4, được kết nối với các đầu nối đất do kỹ thuật dân dụng cung cấp trong các phòng thiết bị. Lưới nối đất DC của mỗi phòng thiết bị được nối đất riêng biệt với thiết bị đầu cuối MEB thông qua đường dây BVR50.
Loại SPD | Các thông số kỹ thuật chính |
SPD thứ cấp | Ba pha bốn dây, ngắt nhiệt, cầu chì bảo vệ ngắn mạch, phán đoán trạng thái làm việc mờ thông minh (dự phòng nóng), đếm sét, chống cháy và chống cháy nổ, đầu ra tín hiệu từ xa |
Thiết bị chống sét ba cấp | Bảo vệ cấp C ba pha bốn dây, điện áp chịu đựng liên tục: 385V; dòng xả tối đa (chip đơn): 40KA; dòng xả danh nghĩa: 20KA; điện áp bảo vệ: <1,9KA; thời gian đáp ứng: <25ns |
Bảo vệ tăng điện ba cấp | Điện áp chịu đựng liên tục: 320V; dòng xả tối đa (chip đơn): 20KA; dòng xả danh nghĩa: 10KA; điện áp bảo vệ: <1,5KA; thời gian đáp ứng: <25ns |
SPD tín hiệu mạng | Dòng xả: 500A; điện áp dẫn: 10V; điện áp bảo vệ: 10V; loại giao diện: RJ45; thời gian đáp ứng: <1ns; suy hao chèn: <-0,5db(100M) |
Tín hiệu phát sóng SPD | ***Dòng xả: 15KA; dòng xả định mức: 5KA; điện áp làm việc: 110V; điện áp chịu đựng liên tục: 170V; điện áp bảo vệ: 800V; phương pháp lắp đặt: song song |
Bộ nguồn camera chống sét | ***Dòng xả: 20KA; dòng xả định mức: 10KA; điện áp làm việc: 24V; dòng điện làm việc: 5A; điện áp bảo vệ: 60V; phương pháp lắp đặt: nối tiếp; thích hợp cho camera bảo vệ nguồn 12V |
Bộ nguồn camera chống sét | ***Dòng xả: 20KA; dòng xả định mức: 10KA; điện áp làm việc: 24V; dòng điện làm việc: 5A; điện áp bảo vệ: 100V; phương pháp lắp đặt: mắc nối tiếp; thích hợp cho camera bảo vệ nguồn 24V |
Chống sét và giao diện nối đất:
Bảo vệ chống sét cấp một được xem xét bằng thiết kế của bộ phận dòng điện mạnh và thiết bị đầu cuối nối đất được cung cấp bởi kỹ thuật dân dụng trong trục dòng điện yếu.
