XÂY DỰNG TRUNG TÂM CHỈ HUY
1.1.1 Thiết kế hệ thống
Diện tích của trung tâm chỉ huy không nhỏ hơn 100㎡, trong đó phòng thiết bị không nhỏ hơn 20㎡; nội dung thi công chủ yếu bao gồm: trang trí máy, nối đất phòng máy, phân phối điện, thi công thiết bị điện (UPS: 100KVA , cấp nguồn không ít hơn 30 phút), mạng chuyển mạch lõi, hệ thống hiển thị màn hình LED nhỏ 30㎡, ghế chỉ huy KVM và bàn hội nghị chỉ huy nghiên cứu và phán đoán, v.v.

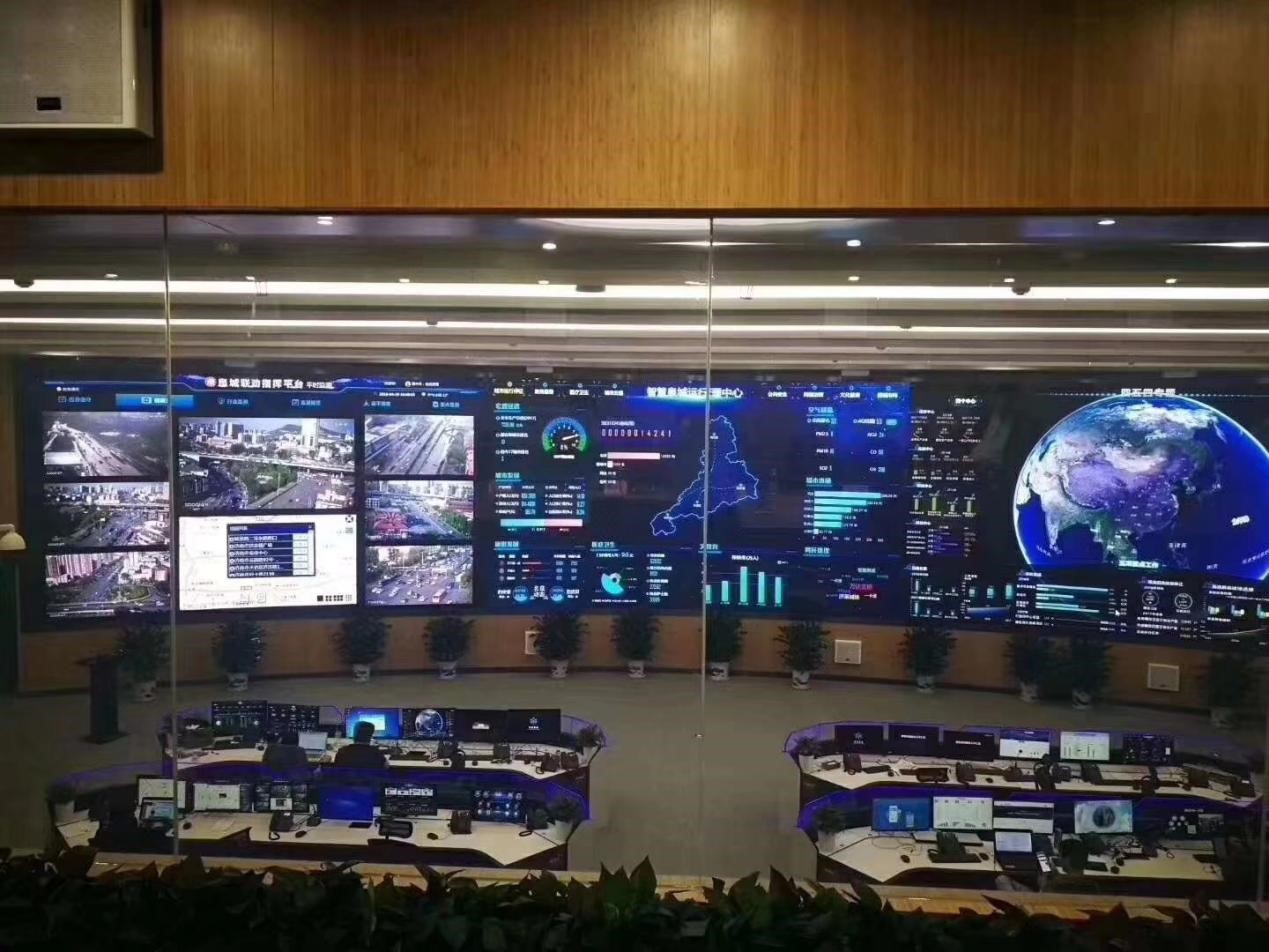

Kết xuất màn hình LED cong (1)

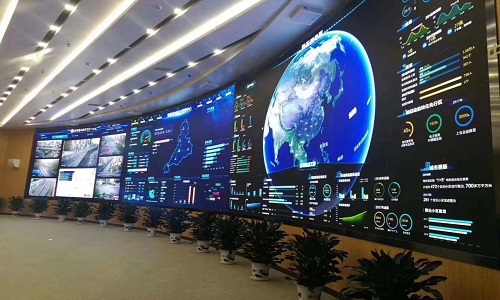

Kết xuất màn hình LED cong (2)
1.1.2 Triển khai hệ thống
1.1.2.1 Trang trí chính
1) Yêu cầu xây dựng
Việc trang trí cần đáp ứng các yêu cầu về chống cháy, chống tĩnh điện, chống bụi, chống ồn, v.v.
2) Sơ đồ trang trí mặt bằng
Trong việc xây dựng môi trường cơ bản của trung tâm chỉ huy, sàn truy cập là một phần rất quan trọng. Sàn nâng được đặt trên mặt đất xây dựng phòng máy tính, thiết bị máy tính và các thiết bị điện tử khác được lắp đặt trên sàn nâng, và các đường ống nối thiết bị khác nhau có thể được đặt trong không gian giữa sàn nâng và mặt bằng tòa nhà. Sàn truy cập có thể tháo rời nên rất thuận tiện trong việc kết nối dây và cáp của tất cả các thiết bị, kết nối đường ống và bảo trì và thay thế, và khoảng cách của tuyến đặt là ngắn nhất, do đó giảm mất tín hiệu trong quá trình quá trình lây truyền.
Ngoài ra, sàn tiếp cận có thể được lắp đặt và tháo rời nhanh chóng, tạo điều kiện thuận lợi cho việc bố trí và điều chỉnh thiết bị, đồng thời tạo điều kiện thuận lợi cho việc mở rộng thiết bị và thay thế thiết bị.
Chiều cao của sàn phòng máy tính của dự án này là 0,3 mét, sử dụng sàn chống tĩnh điện và chống mài mòn hoàn toàn bằng thép, bề mặt sàn được dán PVC dẫn điện, sàn được sơn lớp sơn chống bụi .

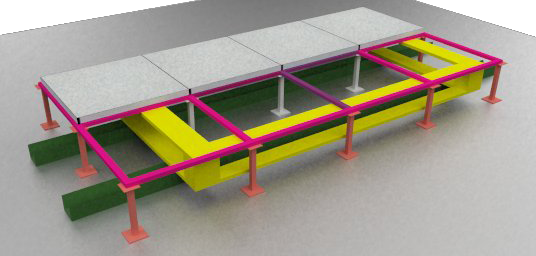

Sơ đồ sàn tĩnh điện
3 .Kế hoạch trang trí trần
Trang trí trần của trung tâm chỉ huy áp dụng phương pháp trần treo. Trần trong trung tâm chỉ huy chủ yếu có các chức năng sau:
Lắp đặt thiết bị chiếu sáng cố định và hệ thống dây điện;
Lắp đặt đầu báo cháy tự động cố định và;
Máy đo nhiệt độ, độ ẩm và các thiết bị khác;
Ngăn ngừa bụi rơi xuống.
Trần của trung tâm chỉ huy chủ yếu được làm bằng tấm khóa nhôm vuông 600*600, ke chính và ke phụ được khớp với nhau bên trong trần, ke được đỡ bằng thép góc 40X4. Dầm và mái chống bụi chủ yếu xét đến nhu cầu tiêu âm, che chắn kim loại, điều hòa không khí, thẩm mỹ và độ bền.

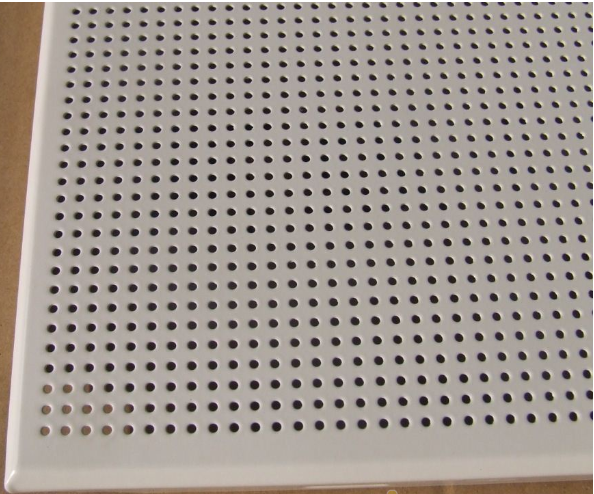

Bản vẽ mẫu của tấm khóa nhôm vi xốp

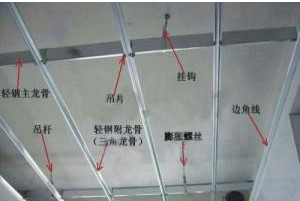

Sơ đồ ke trần
Kế hoạch trang trí cửa ra vào và cửa sổ
Lối ra của phòng máy tính có cửa mở theo hướng sơ tán và có thể tự động đóng lại, đồng thời lắp đặt hệ thống kiểm soát ra vào. Nút thoát hiểm được đặt trong phòng và đầu đọc thẻ có chức năng mật khẩu được lắp đặt bên ngoài để đảm bảo rằng hệ thống kiểm soát truy cập có thể tự động mở trong trường hợp hỏa hoạn và nhân viên trong phòng máy tính có thể tự do ra ngoài, và việc sơ tán nhân viên an toàn có thể được đảm bảo trong trường hợp hỏa hoạn.
Các cửa sổ của phòng máy được hàn kín bằng hợp kim nhôm để chống trộm, mưa và bụi.
Lắp đặt cửa chống cháy, chống trộm chất lượng cao tại lối ra vào phòng máy.
Bản vẽ mẫu cửa chống cháy
1.1.2.2 Hệ thống phân phối điện
1) Hệ thống cung cấp điện liên tục
Trong phòng máy lắp đặt một bộ nguồn UPS có công suất 100KVA, thời gian dự phòng 0,5 giờ, cung cấp điện cho hệ thống dòng điện yếu của phòng máy và đáp ứng yêu cầu phụ tải điện của phòng máy.
1.1.2.3 Hệ thống tiếp đất và chống sét
(1) Đưa dây nối đất của tòa nhà từ giếng điện trên sàn của tòa nhà đến phòng máy, kết nối nó với các thanh thép kết cấu tòa nhà ở hai cột trong phòng máy và sử dụng nó làm dây nối đất toàn diện của phòng máy và đặt một dải đồng nối đất đẳng thế 30 * 3 mm dưới sàn nâng trong phòng máy, Sử dụng cáp BVR6mm2 để tạo kết nối đẳng thế với vỏ tủ và vỏ thiết bị.
Tạo thành một vòng tròn lưới tiếp đất đai đồng dọc theo phòng máy, phương pháp cụ thể là sử dụng đai đồng 30x3 để liên kết và lắp đặt trong không khí có lớp cách điện, toàn bộ khu vực phòng máy tạo thành một vòng và kết nối với lưới tiếp đất bằng hai Dây đồng nhựa BVR25. Giá đỡ sàn, vỏ tủ, thiết bị giám sát, UPS, v.v. được nối đất bằng dây đồng nhựa BVR6 để kết nối với tấm hợp lưu nối đất tích hợp. Tất cả các thiết bị máy chủ bên trong tủ đều sử dụng dây đồng nhựa BVR4 để nối tủ với đất.
(2) Một bộ chống sét nguồn điện thứ cấp được lắp đặt trong tủ phân phối điện của UPS.
Sơ đồ lá đồng

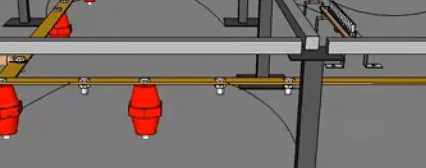

Sơ đồ hàng đồng
1.1.2.4 Màn hình LED lớn
Khu vực màn hình hiển thị của trung tâm chỉ huy bao gồm màn hình hiển thị đủ màu P2.5 trong nhà và máy trạm điều khiển nối để tích hợp điều khiển và hiển thị các tín hiệu khác nhau liên quan đến hoạt động kinh doanh của trung tâm chỉ huy.

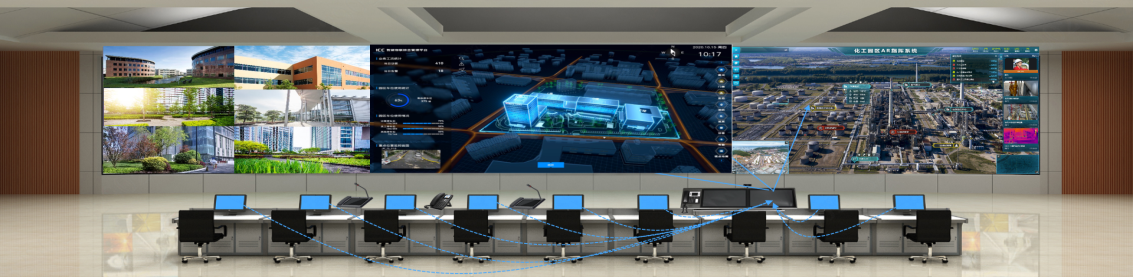

Bản đồ tưởng tượng của trung tâm chỉ huy
