I. Tổng quan

Trong những năm gần đây, với việc xử lý thông tin ồ ạt ở Trung Quốc, nhu cầu của mọi người về tốc độ và sự tiện lợi của mạng đã tăng lên một cách bùng nổ. Điều này tạo cơ hội tốt cho sự phát triển của mọi tầng lớp xã hội ở Trung Quốc, nhưng sự cạnh tranh trong ngành kéo theo đó ngày càng trở nên khốc liệt. Ngày nay, khi các điều kiện phần cứng của các ngành công nghiệp khác nhau ngày càng trở nên đồng nhất, làm thế nào để thu hút nhiều khách hàng tiềm năng hơn và phát triển họ thành khách hàng trung thành bằng cách nâng cao nhận thức về dịch vụ và mức độ dịch vụ đã trở thành một vấn đề mà các nhà quản lý tiếp tục suy nghĩ sâu sắc.

Với sự phổ biến rộng rãi của Internet ở Trung Quốc và sự phát triển không ngừng của thông tin hóa toàn cầu, việc xây dựng mạng đã dần thu hút sự chú ý của mọi tầng lớp xã hội và được đưa vào chương trình nghị sự. Tuy nhiên, làm thế nào để giảm thiểu tác động đến doanh nghiệp và cải thiện hiệu quả khả năng cạnh tranh trong cùng ngành trong khi xây dựng mạng lưới là một vấn đề cần cân nhắc.

Trong việc xây dựng mạng của các ngành công nghiệp khác nhau, nếu mạng có dây truyền thống được sử dụng để xây dựng, một mặt, cần phải xây dựng hệ thống dây quy mô lớn, điều này sẽ ảnh hưởng nghiêm trọng đến hoạt động kinh doanh hàng ngày; mặt khác, thời gian xây dựng tổng thể của mạng có dây dài hơn, điều này sẽ làm tăng thời gian ROI. Trong những năm gần đây, mạng cục bộ không dây (WLAN), dần dần nổi lên trong những năm gần đây, đã thể hiện tài năng của mình trong việc xây dựng mạng nhờ công nghệ hoàn thiện, triển khai nhanh, mở rộng dễ dàng, di động và sử dụng thuận tiện, và đã trở thành một trong những các công nghệ chính của xây dựng mạng.

Hiện các vị trí trong đơn vị đều đã triển khai mạng có dây nhưng mỗi vị trí chỉ cung cấp một giao diện mạng, chưa đáp ứng được nhu cầu truy cập của nhiều máy tính. Ngoài ra, cả máy tính xách tay và PDA đều không thể cung cấp dịch vụ Internet, điều này sẽ ảnh hưởng đến hiệu quả xử lý kinh doanh ở một mức độ nhất định. Đối với chủ sở hữu, đây chắc chắn là một thiếu sót lớn. Đồng thời, ở một mức độ đáng kể, nó làm giảm đánh giá chung của khách hàng về chất lượng dịch vụ của công ty chúng tôi, đồng thời làm giảm sức hấp dẫn của công ty chúng tôi đối với khách hàng và tạo ra nguy cơ mất khách hàng tiềm ẩn.

Để giải quyết các vấn đề trên, cần phải phủ sóng mạng không dây để cung cấp cho khách hàng các dịch vụ truy cập mạng tốt để cải thiện chất lượng dịch vụ và hình ảnh bên ngoài. Mạng không dây là một truy cập mạng an toàn để bảo vệ sự an toàn của khách hàng sử dụng mạng. Đồng thời, với tư cách là một mạng tiên tiến, mạng cũng cần cung cấp các phương thức quản lý thân thiện, cố gắng dễ triển khai, dễ bảo trì và dễ mở rộng, cuối cùng là nhận ra khả năng quản lý và vận hành của mạng, để giảm thiểu quyền sở hữu tổng thể của chi phí mạng (TCO) và bảo vệ lợi tức đầu tư của người quản lý.

Theo khảo sát nhu cầu khách hàng sơ bộ, mạng không dây hiện đang được yêu cầu phủ sóng trên các tầng 17-29 và các phòng hội nghị.

Để đảm bảo xây dựng một hệ thống mạng tuyệt vời, đáp ứng đầy đủ nhu cầu của người dùng và có khả năng mở rộng tốt, để bảo vệ sự đầu tư của chủ sở hữu mạng, thiết kế mạng tuân thủ nghiêm ngặt các nguyên tắc thiết kế mạng không dây sau:

l  Thăng tiến

Sản phẩm và công nghệ kết nối mạng được lựa chọn phải đạt trình độ tiên tiến quốc tế và có tầm nhìn kỹ thuật phù hợp;

l  Hiệu suất cao

Thiết kế phần cứng của các sản phẩm được chọn được thiết kế nghiêm ngặt theo tiêu chuẩn hiệu suất cao nhất của cùng một công nghệ trong ngành;

Việc phát triển phần mềm sản phẩm đã chọn phải được phát triển bằng cách sử dụng một nền tảng được tối ưu hóa;

Các sản phẩm được lựa chọn phải trải qua các bài kiểm tra chức năng và hiệu suất nghiêm ngặt và đáp ứng các tiêu chuẩn;

l  Tính sẵn sàng cao

Cung cấp nhiều cơ chế khôi phục lỗi và sao lưu dự phòng;

Cung cấp các cơ chế chia sẻ tải mạng khác nhau;

Thiết bị cần phải có một mức độ thông minh nhất định để cải thiện tính khả dụng của mạng;

l  Khả năng quản lý

Thiết bị phải cung cấp phương thức quản lý thân thiện và dễ vận hành;

Cung cấp cho các nhà quản lý mạng nhiều phương pháp định vị lỗi dễ sử dụng;

Cung cấp các phương pháp quản lý truy cập của người dùng linh hoạt và an toàn;

l  Sự an toàn

Phải cung cấp khả năng bảo vệ truy cập an ninh toàn diện cho người dùng không dây;

Có cơ chế phát hiện và báo động (hoặc phòng thủ) đối với các yếu tố không an toàn trong mạng không dây;

l  Khả năng mở rộng

Thiết bị phải tương thích về mặt công nghệ và tương thích ngược;

Kết nối mạng linh hoạt, dễ dàng mở rộng;

l  Sự cởi mở

Việc nghiên cứu và phát triển các chức năng của thiết bị tuân theo các giao thức tiêu chuẩn quốc tế càng nhiều càng tốt;

Các giao diện ứng dụng cần thiết có thể được mở theo yêu cầu ứng dụng của khách hàng;

l  Kinh tế và thực tiễn

Sản phẩm được chọn có hiệu suất chi phí cao;

Lựa chọn sản phẩm có công năng phù hợp trên cơ sở đáp ứng nhu cầu người dùng.

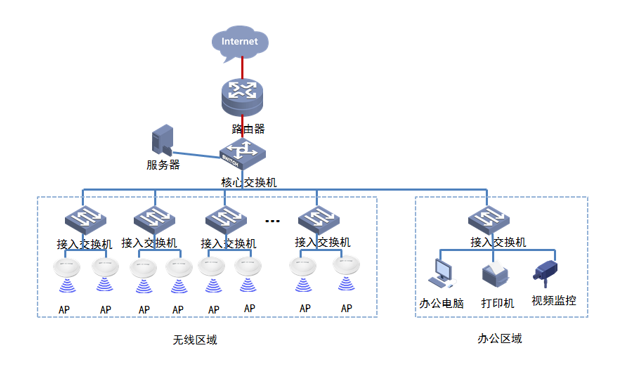

Cấu trúc liên kết mạng không dây

Tiếp theo, chúng tôi xây dựng ý tưởng thiết kế của giải pháp này từ các khía cạnh của kiến trúc mạng, quản lý mạng, bảo mật mạng và vùng phủ sóng không dây:

4.1 Lựa chọn kiến trúc mạng

Là một loại cơ sở hạ tầng, mạng không dây, cấu trúc và công nghệ của nó có hợp lý hay không sẽ liên quan đến rủi ro đầu tư của các nhà đầu tư. Một mạng được xây dựng với kiến trúc không hợp lý hoặc công nghệ không hợp lý sẽ không có khả năng mở rộng và tầm nhìn kỹ thuật tốt, đồng thời sẽ không thể đáp ứng nhu cầu mở rộng quy mô và kinh doanh mạng trong tương lai, đồng thời các nhà đầu tư sẽ phải đầu tư nhiều lần vào quy mô mạng và mở rộng kinh doanh trong tương lai. Sự nguy hiểm.

Để tránh các vấn đề trên và bảo vệ hoàn toàn khoản đầu tư của các nhà xây dựng mạng, công ty chúng tôi đề xuất giải pháp mạng WLAN dựa trên khái niệm về công nghệ chuyển mạch không dây WIFI hiệu suất cao cho thiết kế mạng này.

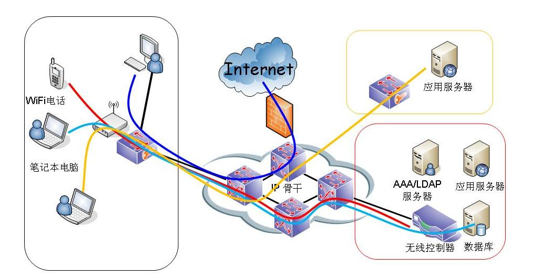

Quy trình kinh doanh WIFI

Trong công nghệ chuyển mạch WLAN, tất cả lưu lượng dữ liệu phải được tập trung tại bộ chuyển mạch WLAN hoặc bộ điều khiển để trao đổi dữ liệu thống nhất.Do đó, khi lưu lượng dữ liệu kinh doanh trong mạng lớn, áp lực lên bộ chuyển mạch hoặc bộ điều khiển mạng WLAN truyền thống sẽ tăng mạnh. tắc nghẽn trao đổi dữ liệu trong mạng không dây.Trong trường hợp cực đoan, bộ chuyển mạch WLAN hoặc bộ điều khiển sẽ không hoạt động bình thường, dẫn đến tê liệt toàn bộ mạng.Do đó, xem xét yếu tố này, người ta quyết định sử dụng 3 bộ chuyển mạch hiệu suất cao để tập trung quản lý 52 trong mạng.Điểm truy cập AP.

4.2 Thiết kế quản lý mạng

Là một mạng được thiết kế tốt, nên dễ quản lý và bảo trì, do đó giải phóng người quản lý mạng khỏi công việc quản lý và bảo trì nặng nhọc, đồng thời nâng cao hiệu quả công việc của người quản lý mạng.

Giải pháp không dây và thiết bị của nó được sử dụng trong thiết kế mạng này có các tính năng quản lý phong phú, giúp giảm đáng kể khối lượng công việc của các nhà quản lý mạng trong việc quản lý và bảo trì mạng.

     4.2.1 Thiết kế tập trung

     Bộ điều khiển không dây và AP sử dụng giao thức CAPWAP tiêu chuẩn công nghiệp để giao tiếp, qua đó nhận ra khả năng quản lý tập trung và cấu hình tự động của AP. Bằng cách sử dụng chức năng này, bộ điều khiển không dây có thể tự động gửi phiên bản phần mềm và tệp cấu hình của AP mà nó quản lý tới AP. Bằng cách này, khi thêm một AP mới trong mạng, thay thế một AP xấu hoặc nâng cấp phiên bản phần mềm của tất cả các AP trong mạng, người quản lý mạng chỉ cần thực hiện các thao tác thống nhất trên bộ điều khiển không dây để dễ dàng hoàn thành công việc tương ứng. Điều này sẽ làm giảm đáng kể khối lượng công việc quản lý của nhân viên bảo trì mạng.

    4.2.2 Cân bằng tải mạng

Trong phạm vi phủ sóng của một AP trong mạng WLAN, băng thông của kết nối không dây được chia sẻ, nghĩa là số lượng thiết bị đầu cuối không dây càng nhiều thì băng thông mà mỗi thiết bị đầu cuối có thể chia sẻ càng nhỏ. Hệ thống mạng không dây sử dụng giải pháp Smart WIFI WLAN có thể phân tán và kết nối người dùng hoặc thiết bị đầu cuối không dây với các AP lân cận trong phạm vi phủ sóng của một AP. Bằng cách này, có thể tránh được tắc nghẽn hiệu suất do quá nhiều người dùng truy cập vào một AP, đồng thời hiệu suất và độ tin cậy của mạng có thể được cải thiện đáng kể.

Cân bằng tải người dùng không dây

4.3 Thiết kế an ninh mạng

Dựa trên phân tích các đặc điểm mạng khách sạn và kinh nghiệm xây dựng mạng không dây, các giải pháp mạng không dây cung cấp cho mạng khách sạn nhiều tính năng bảo mật truy cập không dây về bảo mật người dùng, bảo mật hệ thống và bảo mật dữ liệu, đáp ứng đầy đủ các yêu cầu bảo mật dữ liệu không dây trong nhiều lĩnh vực khác nhau. địa điểm.Sự cần thiết phải truy cập an toàn.

l  Bảo mật người dùng

Thiết bị được chọn trong giải pháp này hỗ trợ nhiều phương thức xác thực người dùng hiện tại (802.1X, xác thực WEB, MAC, SSID, v.v.) và người quản lý mạng có thể thuận tiện chọn các phương thức xác thực khác nhau để cung cấp cho người dùng truy cập không dây an toàn và ngăn chặn hiệu quả truy cập trái phép của nhân viên mạng lưới. Đồng thời, điểm truy cập không dây (AP) được chọn trong giải pháp này cũng cung cấp chức năng cách ly dữ liệu người dùng không dây để ngăn người dùng độc hại truy cập vào máy tính của người dùng khác thông qua mạng không dây.

l  Bảo mật hệ thống Thiết bị được lựa chọn trong giải pháp này cung cấp các chức năng như phát hiện và cách ly truy cập AP bất hợp pháp và độc hại, bảo vệ chống tấn công DOS cho mạng không dây, phát hiện và báo động lưu lượng bất thường của thiết bị đầu cuối không dây, v.v.

l  Bảo mật dữ liệu
    Thiết bị được chọn trong giải pháp này đáp ứng đầy đủ các yêu cầu của bảo mật không dây mạnh mẽ 802.11i và cung cấp các tính năng bảo mật toàn diện bao gồm WEP, WPA và WPA2 để đáp ứng nhu cầu bảo mật của những người dùng khác nhau.

5. Lựa chọn thiết bị

Dựa trên các nguyên tắc thiết kế mạng không dây nêu trên, sự phân bố các điểm AP trên mỗi tầng, công nghệ mạng không dây hiện tại và sự phát triển ứng dụng của nó, việc lựa chọn thiết bị mạng không dây này như sau:

5.1 Lựa chọn bộ điều khiển không dây

Tổng quan về sản phẩm:
Bộ chuyển mạch tích hợp có dây và không dây CW3024 là một thiết bị mạng được phát triển độc lập bởi Công ty TNHH Công nghệ Mạng Lianketong Thâm Quyến (sau đây gọi là công ty IP-COM) tích hợp bộ điều khiển không dây và chức năng chuyển mạch Gigabit Ethernet. CW3024 cung cấp tới hai giao diện đường lên 10G, giúp băng thông đường lên lên tới 10Gb/s, vượt qua nút thắt cổ chai dữ liệu của mạng Gigabit truyền thống; cung cấp 24 cổng truy cập có dây Gigabit Ethernet thuần túy, hỗ trợ cấp nguồn PoE+ và tương thích với 802.11a /b/g/n/ac thỏa thuận. Bộ chuyển mạch tích hợp có dây và không dây CW3024 được định vị để truy cập tích hợp mạng doanh nghiệp vừa và nhỏ cũng như các chi nhánh doanh nghiệp quy mô lớn.Với Fit AP được phát triển độc lập bởi IP-COM, nó có thể đáp ứng các tình huống không dây như giải pháp mạng không dây tích hợp dành cho doanh nghiệp vừa và nhỏ, khách sạn.ứng dụng điển hình.

Tính năng sản phẩm:
5.1.1.Cung cấp khả năng quản lý FIT AP
          Cung cấp mạng truy cập có dây truyền thống và quản lý thống nhất không dây.Bộ chuyển mạch thực hiện cấu hình AP, Nâng cấp quản lý thống nhất để thực hiện mạng linh hoạt tích hợp có dây và không dây.

          Hỗ trợ chế độ kiểm soát truy cập xác thực dựa trên MAC, kiểm soát quyền truy cập của người dùng không dây bằng cách vận hành người dùng được thêm vào danh sách đen trắng, kiểm soát truy cập người dùng tốt này giúp tăng cường đáng kể tính khả dụng của mạng không dây và quản trị viên mạng có thể dễ dàng gán quyền truy cập cho những người ở các cấp độ khác nhau theo cách này.

5.1.3.Hỗ trợ xác thực địa chỉ MAC, xác thực Portal và  xác thực địa chỉ MAC khác:

Bộ chuyển mạch tích hợp có dây và không dây CW3024 hỗ trợ xác thực địa chỉ MAC, điều này không thuận tiện cho một số thiết bị đầu cuối cầm tay (chẳng hạn như: Điện thoại Wi-Fi, thiết bị đầu cuối di động cầm tay, v.v. .) Tuy nhiên, xác thực địa chỉ MAC có thể dễ dàng giải quyết vấn đề này bằng cách định cấu hình địa chỉ MAC hợp pháp trên bộ điều khiển và chỉ định địa chỉ MAC để truy cập bộ điều khiển để truy cập mạng. Chức năng này rất thuận tiện. Ví dụ: Đối với các ứng dụng như y tế không dây hệ thống, xác thực địa chỉ MAC có thể đảm bảo rằng chỉ những người dùng đã cấp quyền cho máy khách không dây mới có thể truy cập mạng không dây, trong khi những người dùng đã được cấp quyền từ chối cho máy khách không dây không thể truy cập mạng không dây.
Xác thực cổng thông tin: Công tắc tích hợp có dây và không dây CW3024 cung cấp máy chủ xác thực Cổng thông tin tích hợp. Phương thức xác thực này không yêu cầu sự hợp tác của khách hàng và trực tiếp sử dụng trang Cổng thông tin WEB của trình duyệt làm kênh xác thực. Sau khi người dùng được xác thực, nó có thể linh hoạt chuyển đến trang chủ truy cập được chỉ định và kích hoạt ủy quyền tương ứng. Tất nhiên, cũng có thể linh hoạt đẩy trang Cổng thông tin tùy chỉnh theo yêu cầu chính sách, để đạt được vai trò quảng cáo và truyền thông tin, được sử dụng rộng rãi trong khuôn viên không dây, thành phố không dây, truy cập của khách truy cập và các tình huống ứng dụng khác.

5.1.4.Chuyển kênh thông minh
           Hỗ trợ các kênh trong mạng LAN không dây là nguồn tài nguyên rất khan hiếm và mỗi AP chỉ có thể hoạt động trên các kênh không chồng lấp hạn chế, vì vậy cách chọn kênh không dây một cách thông minh là rất quan trọng và việc tối ưu hóa kênh trở thành chìa khóa cho các ứng dụng không dây .Hơn nữa, có một số lượng lớn các nguồn gây nhiễu có thể xảy ra trong dải tần làm việc không dây, chẳng hạn như: radar, lò vi sóng, v.v. CW3024 hỗ trợ mở nhiều kênh không dây cho AP kèm theo cùng một lúc và kênh tự động sẽ chọn kênh tối ưu nhất theo khả năng phát hiện nhiễu của kênh và phân bổ nó cho máy khách không dây.

5.1.5.Hỗ trợ Thâm nhập đường hầm lớp 2 (Chức năng QINQ)
          QinQ ban đầu được tạo ra để mở rộng số lượng Vlan. Nó được thực hiện bằng cách thêm một lớp nhãn 802.1Q vào các gói 802.1Q ban đầu. Số lượng Vlan đã tăng lên 4K *4K. Với sự phát triển của Metro Ethernet và các yêu cầu của người vận hành đối với các hoạt động chi tiết, các thẻ hai lớp của QinQ có nhiều kịch bản sử dụng hơn. Các thẻ bên trong và bên ngoài của nó có thể biểu thị các thông tin khác nhau, chẳng hạn như Nhãn bên trong biểu thị người dùng và nhãn bên ngoài đại diện cho dịch vụ. Ngoài ra, các gói QinQ mang hai lớp thẻ trên mạng của nhà cung cấp dịch vụ và thẻ bên trong được truyền trong suốt. Đây cũng là một công nghệ VPN (Mạng riêng ảo) đơn giản và thiết thực, vì vậy nó cũng có thể được sử dụng như một phần mở rộng của
VPN MPLS (Chuyển đổi nhãn đa giao thức) lõi trong Ethernet VPN khu vực đô thị , cuối cùng tạo thành công nghệ VPN đầu cuối.

5.1.6.Hỗ trợ cân bằng tải đa đường Lớp 2
          MSTP là một giao thức cây khung được phát triển trên cơ sở của STP và RSTP truyền thống.Nó nhóm các VLAN và liên kết chúng với các thể hiện cây khung. Mỗi phiên bản có một cấu trúc liên kết độc lập với các phiên bản cây khung khác. Kiến trúc này cung cấp nhiều đường chuyển tiếp cho lưu lượng dữ liệu và hỗ trợ cân bằng âm. Nếu một đường chuyển tiếp bị lỗi, nó sẽ không ảnh hưởng đến các đường chuyển tiếp khác. Các phiên bản, nhờ đó cải thiện khả năng chịu lỗi của mạng, trong một mạng lớn, bằng cách sử dụng các Vlan khác nhau và các cấu trúc liên kết cây khung khác nhau, nó sẽ có thể quản lý mạng tốt hơn và sử dụng các đường dự phòng.

5.1.7.Hỗ trợ kiểm soát truy cập dựa trên giao thức và đặc điểm luồng dữ liệu

 Với quy mô mạng ngày càng lớn, việc kiểm soát an ninh mạng trở thành một nội dung quan trọng của quản lý mạng. Xây dựng quy tắc truy cập dựa trên đặc điểm của giao thức và luồng dữ liệu, đồng thời lọc luồng dữ liệu để giới hạn các loại dữ liệu truyền thông trong mạng, hạn chế người dùng mạng hoặc sử dụng thiết bị, đồng thời phân loại và lọc luồng dữ liệu khi chúng đi qua các thiết bị mạng. đầu vào hoặc đầu ra của luồng dữ liệu từ giao diện đã chỉ định và quyết định cho phép hoặc từ chối theo các điều kiện phù hợp.

5.1.8. Hỗ trợ định tuyến và chuyển tiếp Lớp 3
          Hỗ trợ chức năng chuyển đổi Nó cũng cung cấp chuyển tiếp định tuyến Lớp 3 tốc độ cao và hỗ trợ chức năng định tuyến tĩnh, được chia thành định tuyến mặc định, định tuyến tĩnh và định tuyến chặn theo các mạng đích và phương thức định tuyến khác nhau . Khi mạng phức tạp và có nhiều mạng LAN, tuyến mặc định có thể cho phép tất cả các máy khách truy cập mạng WAN; tuyến tĩnh có thể nhận ra từng lượt truy cập vào mạng LAN; tuyến chặn có thể nhận ra việc cấm truy cập vào mạng LAN. Hỗ trợ định tuyến cổng có thể nhận ra sự cô lập của các cơn bão quảng bá mạng và truy cập lẫn nhau giữa các mạng. Hỗ trợ định tuyến VLAN. Giao diện định tuyến có thể được kích hoạt cho mỗi VLAN. Có thể thực hiện truy cập nhanh giữa các Vlan mà không cần thông qua thiết bị định tuyến cấp cao hơn. Định tuyến vòng lặp được hỗ trợ. Có thể tạo địa chỉ loopback để liên lạc và quản lý các AP của Fit.

5.1.9.Chính sách QOS hỗ trợ nhận dạng thông minh các luồng dịch vụ cơ bản.

  Trong môi trường mạng phức tạp với nhiều luồng dịch vụ khác nhau, làm thế nào để cung cấp chất lượng dịch vụ tốt hơn cho một số luồng dịch vụ có yêu cầu đặc trưng về chất lượng mạng trở thành điểm mấu chốt của thiết bị .Điểm mấu chốt là ngoài việc cung cấp các chính sách QOS truyền thống, CW3024 còn hỗ trợ chức năng nhận dạng thông minh của các luồng dịch vụ đặc biệt riêng lẻ, chẳng hạn như: luồng dịch vụ thoại IP và luồng dịch vụ lưu trữ mạng.Khi bật chức năng nhận dạng luồng dịch vụ tương ứng trên một cổng cụ thể, thiết bị sẽ tự động xác định luồng dịch vụ. Luồng này đặc biệt dành cho chuyển tiếp ưu tiên.

5.1.10.Cung cấp truy cập có dây tốc độ cao 10G
          Hỗ trợ truy cập sợi quang 10G XFP.Tốc độ đường truyền của cổng 10G có thể đạt tới 14880952pps, có thể thực hiện truyền hai chiều tốc độ cao đường dài. Quyền truy cập của một cổng 10 Gigabit tương đương với sự kết hợp của 10 cổng Gigabit. Vượt qua giới hạn của giao diện Gigabit Ethernet 100M truyền thống, cổng có dây không còn trở thành nút cổ chai tốc độ của truy cập không dây và cung cấp một nền tảng nâng cấp mượt mà để hỗ trợ kết hợp tần số vô tuyến và tốc độ cao hơn trong tương lai.

5.1.11.Cung cấp các chức năng phát hiện xâm nhập và bảo vệ an ninh hoàn hảo
          Cung cấp cho người dùng nhiều chức năng phát hiện xâm nhập cho các AP bất hợp pháp và các máy khách không dây bất hợp pháp. Chẳng hạn như: Phát hiện xung đột SSID của phát hiện AP bất hợp pháp, phát hiện SSID ẩn, phát hiện tỷ lệ yêu cầu xác thực của các máy khách không dây bất hợp pháp, phát hiện tỷ lệ yêu cầu thăm dò, v.v. Cung cấp chức năng phát hiện xâm nhập hoàn hảo. Đồng thời, CW3024 cũng cung cấp cho người dùng chức năng chống tấn công DOS. Cung cấp bảo vệ cho an ninh mạng.

5.1.12.Hỗ trợ hiển thị trạng thái quản lý AP trực quan (chức năng bản đồ)
          Cung cấp cho người dùng chức năng hiển thị trạng thái AP trực quan. Trong mô-đun bản đồ, mỗi AP đang được quản lý sẽ được hiển thị trên bản đồ. Người dùng có thể kéo AP đến vị trí đã chỉ định trên bản đồ và khi đặt chuột vào AP tương ứng, thông tin cơ bản và thông tin vị trí của AP có thể được hiển thị. Bằng cách này, người dùng có thể hiểu cấu trúc liên kết và thông tin cơ bản của mạng không dây một cách trực quan, điều này mang lại sự thuận tiện cho người dùng trong việc quản lý các AP.

5.1.13. Hỗ trợ nhiều tình huống triển khai ứng dụng.
          Khi sản phẩm và AP được kết nối và quản lý thông qua liên kết WAN, chức năng định tuyến lớp 3 của AC có thể được kích hoạt để kết nối trực tiếp với WAN và lớp trên không cần thêm một thiết bị chuyển tiếp lớp 3 để tiết kiệm quyền truy cập cho người dùng. Khi sản phẩm được kết nối và quản lý thông qua mạng LAN và AP, công tắc sẽ hoạt động ở tầng thứ hai để kết nối với AP mà không cần đặt địa chỉ công tắc và trực tiếp phát hiện ra AP thông qua phát sóng và AP không cần phải đặt thủ công thành tự động truy cập, thuận tiện và thuận tiện hơn cho người dùng cài đặt và kết nối mạng.

Tổng quan về sản phẩm:
          Điểm truy cập không dây tích hợp mỏng và béo trong nhà F145AP là thiết bị điểm truy cập không dây có phạm vi phủ sóng rộng trong nhà được phát triển độc lập bởi Công ty TNHH Công nghệ Mạng Thâm Quyến Lianketong (sau đây gọi là công ty IP-COM). F145AP là điểm truy cập Wi-Fi được IP-COM thiết kế đặc biệt để phủ sóng không dây nhiều phòng trong khách sạn, trường học và doanh nghiệp. Thiết bị sử dụng MIMO, OFDM và các công nghệ khác, đồng thời có thể cung cấp tốc độ truyền dữ liệu không dây tối đa là 450Mbps. Thiết bị có 3 ăng-ten MIMO tích hợp, có thể phủ sóng rộng hơn và khả năng xuyên tín hiệu mạnh hơn, khoảng cách phủ sóng hiệu quả trong nhà có thể đạt tới 40-50 mét, số lượng phòng phủ sóng hiệu quả trong nhà có thể đạt tới 10-24. Thiết bị này dựa trên thiết kế gắn trần, đẹp và trang nhã, có thể được lắp đặt trực tiếp trên tường và trần nhà. Thiết bị hỗ trợ cấp nguồn PoE 802.3AT, có thể đảm bảo người dùng đạt được vùng phủ sóng diện rộng không dây mà không cần thay đổi mạng nguồn ban đầu. Đồng thời, F145AP hỗ trợ quản lý chuyển mạch tích hợp có dây và không dây CW3024, cho phép người dùng mở rộng mạng không dây mà không thay đổi kiến trúc mạng ban đầu.

5.2.1.Tính năng sản phẩm:
※ Thiết kế 3X3 MiMO, tốc độ không dây lên tới 450M; ※ Thiết kế gigabit cổng kép, hỗ trợ cấp nguồn PoE đồng thời; ※ Thiết kế hình giọt nước, đảm bảo vùng phủ sóng tín hiệu mạnh nhất; Hỗ trợ FAT và Chuyển đổi chế độ FIT;※Hỗ trợ hoạt động ở dải tần 2.4GHz;※Bộ tản nhiệt hoàn toàn bằng nhôm bên ngoài;※Thiết kế tiết kiệm năng lượng, chức năng điều chỉnh công suất tích hợp trong phần mềm;5.2.2.Ưu điểm của sản phẩm: ※Công suất RF có thể đạt
tới 400mW , hiệu quả Phạm vi phủ sóng có thể đạt tới 40-50 mét; ※ Công nghệ ăng-ten thông minh phần cứng thuần túy tích hợp, mức tăng ăng-ten tối đa có thể đạt tới 7dbi; ※ Thiết kế ăng-ten hình phễu, mỗi ăng-ten có thể phủ sóng 1200, không có vùng phủ sóng góc chết ※ Bộ xử lý lên tới 800M , làm cho CPU chuyển tiếp dữ liệu không dây không còn là nút cổ chai; ※ Bộ nhớ 128M giúp chuyển tiếp không dây hiệu quả hơn; ※ Hỗ trợ tùy chỉnh SSID Trung Quốc được cá nhân hóa; ※ Hỗ trợ tải QoS phía người dùng; Thông số kỹ thuật chi tiết của sản phẩm:

5.2.3.Truy cập đám mây tốc độ cao thông minh không dây
          F145AP tuân theo chuẩn giao thức 802.11n và có thể cung cấp 3 luồng không gian (3-Streams) với tốc độ truyền không dây lên tới 450Mbps, gấp khoảng 10 lần so với 802.11a/ g sản phẩm trong cùng một môi trường . Đồng thời, tốc độ truyền không dây có thể được điều chỉnh động để truyền dữ liệu không dây ổn định và hiệu quả hơn.

5.2.4.Kết nối Gigabit Ethernet đường lên
          Đường lên sử dụng giao diện Gigabit Ethernet, giao diện này cũng đóng vai trò là cổng cấp nguồn PoE. Có thể triển khai mạng linh hoạt, sử dụng an toàn và truy cập tốc độ cao.

5.2.5 Chuyển đổi thông minh giữa các chế độ Fat/Fit
          F145AP hỗ trợ hai chế độ làm việc Fat và Fit và có thể chuyển đổi linh hoạt giữa các chế độ làm việc Fat và Fit tùy theo nhu cầu của quy hoạch mạng. Khi quy mô ban đầu của mạng không dây của khách hàng nhỏ, họ chỉ cần mua một lượng nhỏ F145AP và đặt chế độ làm việc của nó thành chế độ Fat. Với quy mô mạng của khách hàng không ngừng mở rộng, khi số lượng F145AP được sử dụng trong mạng lên tới hàng chục hoặc thậm chí hàng trăm, để giảm độ phức tạp của việc quản lý mạng, khách hàng nên mua bộ chuyển mạch được quản lý CW3024 do IP- phát triển độc lập. COM để tạo điều kiện quản lý mạng tập trung. Tất cả các F145AP trong , chỉ cần chuyển chế độ làm việc của chúng sang chế độ Fit tại thời điểm này.

5.2.6.Cung cấp chức năng chuyển tiếp tập trung AC
          Ở chế độ Fit, F145AP được triển khai ở rìa mạng dưới dạng một điểm truy cập không dây. Bộ điều khiển không dây được triển khai tại trụ sở chính và tất cả dữ liệu người dùng được điểm nhận không dây gửi đến bộ điều khiển không dây, sau đó bộ điều khiển không dây thực hiện chuyển tiếp tập trung. Thật thuận tiện để giám sát môi trường mạng và quản lý hành vi Internet.

5.2.7.Hỗ trợ ngăn xếp giao thức kép IPv4/IPv6
          F145AP hỗ trợ đầy đủ giao thức IPv6 và thiết bị nhận ra ngăn xếp giao thức kép IPv4/IPv6. Bất kể thiết bị đầu cuối không dây của người dùng là IPv4 hay IPv6, nó đều có thể được truy cập thành công để đạt được khả năng tương thích hoàn hảo.

5.2.8 Hỗ trợ chụp và phân tích từ xa
          F145AP có thể giám sát và chụp các gói Wi-Fi trong vùng phủ sóng và quản trị viên mạng có thể tải các gói dữ liệu xuống máy tính cục bộ để khắc phục sự cố và phân tích tối ưu hóa. Chức năng chụp và phân tích khung dữ liệu không dây từ xa thực hiện sao lưu chụp cho kênh làm việc, đáp ứng linh hoạt các yêu cầu giám sát, vận hành và bảo trì mạng không dây.

5.2.9.Hỗ trợ cân bằng tải thông minh
          F145AP hỗ trợ phương pháp cân bằng phức hợp dựa trên số lượng người dùng truy cập và lưu lượng, khi tải của thiết bị truy cập không dây vượt quá ngưỡng cài đặt, nó sẽ từ chối yêu cầu liên kết của người dùng mới truy cập. tối đa hóa hiệu suất của mạng không dây.

5.2.10.Hỗ trợ thống kê thông báo giao diện
          Cung cấp số liệu thống kê lưu lượng truy cập của giao diện mạng không dây của AP hiện tại, hiển thị thời gian thực thống kê dữ liệu gửi và nhận VAP trên giao diện không dây của AP, và các gói lỗi và mất gói do môi trường mạng xuống cấp Thật tiện lợi để theo dõi và duy trì trạng thái hoạt động của mạng không dây.

5.2.11.Chỉ cung cấp chức năng truy cập 11n
          Vì 802.11n tương thích ngược với giao thức 802.11b/g nên thông thường, người dùng 802.11b/g cũng có thể truy cập các thiết bị truy cập không dây 802.11n. Tuy nhiên, việc cung cấp khả năng tương thích này sẽ gây ra một mức độ suy giảm nhất định về hiệu suất thực tế của người dùng với khả năng truy cập 802.11n. IP-COM hỗ trợ cài đặt tần số vô tuyến nhất định của thiết bị truy cập không dây thành chế độ truy cập chỉ 11n, để băng thông của người dùng 802.11n có thể được đảm bảo.

5.2.12.Hỗ trợ SSID tiếng Trung
          F145AP hỗ trợ sử dụng SSID tiếng Trung, bạn có thể chỉ định SSID với tối đa 32 ký tự tiếng Trung và bạn cũng có thể sử dụng SSID kết hợp giữa tiếng Trung và tiếng Anh, điều này mang lại sự thuận tiện hơn cho người dùng trong nước.

5.2.13 Hỗ trợ tính năng SNMP
          F145AP hỗ trợ tính năng SNMP thuận tiện cho người quản trị mạng thực hiện quản lý tập trung từ xa các thiết bị truy cập không dây phân tán từ phía mạng.

          Hệ thống phân phối không dây (WDS) cho phép nhiều AP được kết nối. Với WDS, các AP có thể giao tiếp với nhau theo cách tiêu chuẩn hóa mà không cần cáp mạng. Khả năng này rất quan trọng trong việc cung cấp trải nghiệm liền mạch cho các máy khách chuyển vùng và quản lý nhiều mạng không dây. Nó cũng đơn giản hóa cơ sở hạ tầng mạng bằng cách giảm số lượng cáp cần thiết. Tùy thuộc vào số lượng liên kết được kết nối, bạn có thể định cấu hình AP ở chế độ cầu nối điểm-điểm hoặc điểm-đa điểm.

5.2.15.Hỗ trợ QoS không dây
          Chất lượng dịch vụ (Quality of Service) cho phép bạn cung cấp các ưu tiên khác nhau cho các dịch vụ khác nhau. Tăng thông lượng và cải thiện hiệu suất cho lưu lượng không dây khác biệt như Thoại qua IP (VoIP), các loại âm thanh, video và phương tiện truyền trực tuyến khác, cũng như dữ liệu IP truyền thống thông qua tối ưu hóa dựa trên tính năng và giao thức. Chỉ định các tham số hàng đợi khác nhau cho các loại giao tiếp không dây khác nhau, chỉ định hiệu quả thời gian chờ tối thiểu và tối đa để truyền (thông qua Contention Windows).

5.2.16.Hỗ trợ QoS máy khách
          Tính năng QoS máy khách cung cấp khả năng kiểm soát bổ sung đối với các khía cạnh QoS nhất định của các máy khách không dây được kết nối với mạng, kiểm soát lượng băng thông tối đa mà máy khách cho phép và nhận được. Đặt danh sách kiểm soát truy cập (ACL) dựa trên địa chỉ IPV4, IPV6 và MAC của máy khách để ủy quyền mạng. Client QoS cũng cho phép cấu hình các luồng vi mô khác nhau trên mỗi máy khách thông qua Dịch vụ khác biệt (DiffServ) , được sử dụng để xác định các luồng vi mô chung và các đặc điểm xử lý trong và ngoài nước áp dụng cho từng máy khách không dây.

Lưu ý: SS Số lượng vật liệu phụ thực tế phụ thuộc vào môi trường triển khai thực tế.

          Sau khi hoàn thành việc thực hiện kế hoạch này, công ty chúng tôi sẽ cung cấp cho nhân viên khách sạn có liên quan các phương pháp gỡ lỗi sản phẩm, đào tạo bảo trì và khắc phục sự cố thiết bị (không quá 3 ngày làm việc).

Trong số đó, việc đào tạo nhân viên bảo trì hệ thống không được vượt quá 3 người.

          Một năm bảo trì hệ thống được bao gồm trong kế hoạch tích hợp này.
